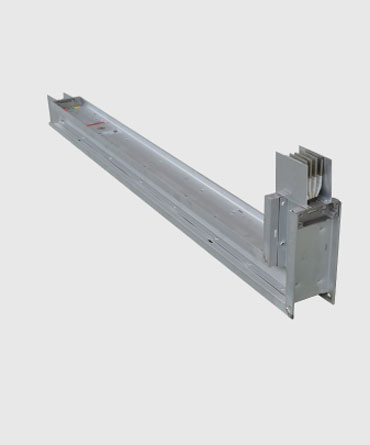

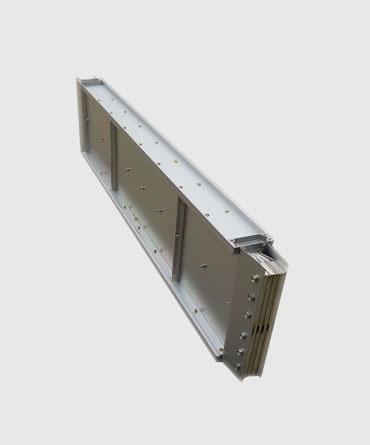

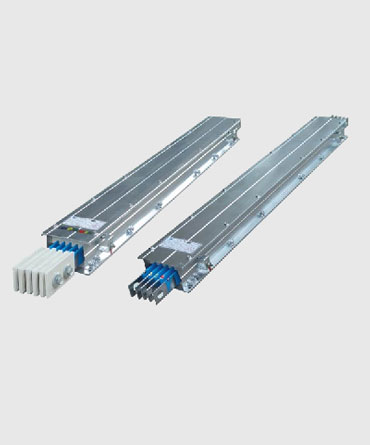

密集型母线槽 密集型母线槽 密集型母线槽
1 2 3

密集型母线槽

产品简介:湘江电缆生产的密集型母线槽,使用的是“三明治”式相间紧密叠加设计,使母线槽外型更加紧凑、体积更小,从而增强了母线系统的动热稳定性,使母线具有阻抗低、电压降低等优点

应用领域:适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至690V,额定工作电流250~5000A的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。

想了解该款产品?立即联系湘江电缆营销顾问400-8844-588

我们的优势Our advantage

散热能力强

散热能力强

密集型母线槽相与相及相与外壳均紧贴在一起,故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发,载流量大。接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。

新一代产品

新一代产品

密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时几乎无有毒气体散发。

布线灵活

布线灵活

密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。

“三明治”式设计

“三明治”式设计

密集型母线槽使用的是“三明治”式相间紧密叠加设计,使母线槽外型更加紧凑、体积更小,从而增强了母线系统的动热稳定性,使母线具有阻抗低、电压降低等优点,很大程度降低了发生火灾时母线“烟囱效应”的形成,可应用与工地施工大跨距安装。

产品详情DETAILS

产品选型一览表

产品名称

适用途径

NYMX母线干线单元:In=6300A~4000A,Icw=100 kA;Ue=690V/415V/400V/380V,Ui=1000V;50Hz;IP65/IP54/IP44/IP40


额定电压690V以下、工作电流40A-5000A、频率50-60HZ的输配电系统。、

NYMX母线干线单元:In=1600A~400A,Icw=30 kA;Ue=690V/415V/400V/380V,Ui=1000V/690V;50Hz;IP65/IP54/IP44/IP40

NYMX母线干线单元:In=3150A~1600A,Icw=65 kA;Ue=690V/415V/400V/380V,Ui=1000V/690V;50Hz;IP65/IP54/IP44/IP40

技术参数

1、电流等级:40A—6300A;

2、极数:三相四线制/三相五线制/三相三线制;

3、类型:直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型三通等;

4、IP防护等级:IP54(带插口) IP66(不带插口)。

注意事项

湘江电缆此型号母线槽代号XLC,不同厂家此类母线槽代号各不相同,常见型号名为CMC或CCX。
