电力电缆该如何敷设安装及试验？

返回列表来源：湘江电缆发布日期 2017-01-07 09:23浏览：- 加入收藏

电力电缆同架空线路一样，也是输送和分配电能的。一般来讲，由于受安全方面，市容市貌及环境位置限制等特殊情况的约束，要采用电力电缆进行输送电能。下面就电力电缆（本文以10kV电缆为例，下同）在敷设、安装、试验几个方面加以说明。

1、电力电缆的敷设

准备工作：检查所敷设电缆是否符合规格要求，检查电缆心线是否进水受潮，是否有机械损伤，检查所需的各种材料、工器具是否合格、齐全。各项工作准备就绪，将电力电缆运输到工作现场。

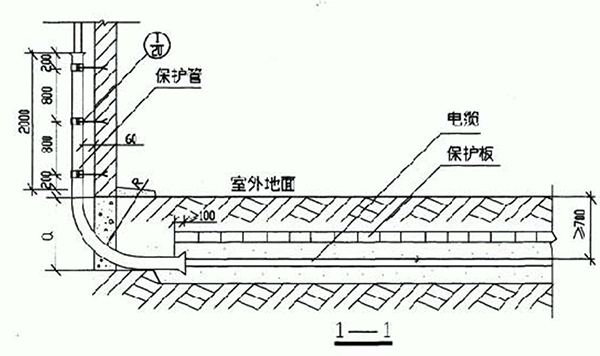

直埋式电缆的敷设施工：根据设计图纸和现场情况决定电力电缆走向，丈量电缆路径长度。根据路径长度来截电力电缆，一般要留有1~2m的裕度；然后进行划线，用白石灰在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，一般开挖宽度为0.5~0.6m，深度0.8m。挖沟时应垂直开挖，挖出来的泥土分别堆放在沟的两旁，便于回填。电缆沟验收合格后，在沟的底部铺上100mm厚的沙层，以保护电缆。然后采用机械引力或人力进行电缆敷设，放入沟内，检查合格后，电缆周围再覆以100mm的软土或沙层，盖上保护盖板，最后将沟两边的泥土回填至沟内，敷设电缆结束。

若事前已预挖好电缆沟，可直接将电缆放入电缆沟的电缆支架上，可省去挖沟一项。

2、电力电缆的安装

根据固定电缆支架至电气连接头的长度，割去塑料护套。

距剖塑口30mm处锯钢甲，并用塑料带将钢甲扎紧。

距钢甲10mm处剖去内护套，用喷灯烘热防腐层，并用砂布清理防腐层。

套进聚氯乙烯手套，用热缩管将手套下口封住，在手套指口向上留20mm屏蔽层，并将半导电布层松开。

用自粘橡胶带在管口上离半导电层5mm处包一应力锥，在应力锥上包两层橡胶带，同时将手指口封住。

做好相序标记，分别在三相心线上套上黄、绿、红相色热缩塑料管。

在户外电缆的线心端部套上防雨罩，用自粘性橡胶带加以固定。户内电缆可省去此项。

根据线鼻子深度加5mm剥去线心绝缘，套上线鼻子，用空气压线钳压接好。

安装电缆至电气连接处。有必要时套上电力电缆保护管，防上腐蚀及机械损伤。

3、电力电缆的交接试验及注意事项

绝缘电阻测量：兆姆表的加压方式根据电缆心数确定，单心和多心电缆试验原理是一致的，就是不加压的心线和缆皮同时接地。测量时，对1000V以下电缆使用1000V兆欧表，对1000V及以上电缆使用2500V兆欧表，分别测得15s和60s的阻值。

注意事项：

·当电缆较长时，刚开始加压时充电电流较大，兆欧表指示较小，应继续测量。

·由于电缆电容很大，摇动兆欧表时速度要均匀，且转速不得低于额定转速的80%。

·测量完毕，应先断开火线（加压端）再停止摇动，以免电容电流对兆欧表反充电，损坏摇表。

·每次测量后要充分放电，放电时间不少于2min，操作时应使用绝缘工具，防止电伤。

·同一多心电缆的绝缘电阻不平衡系数应小于2。

·由于电缆绝缘电阻随温度和长度而变化，因此所测数值应换算到20℃时每km长的数值，然后作综合分析。

直流耐压和泄漏电流测量：现在大部分采用直流耐压和泄漏电流测试仪，接线按仪器说明进行接线和操作。

试验前，工作负责人应先检查接线是否正确，接地是否可靠，调压位置应在零位，微安表量程应在最大，工作现场安全措施齐全。

试验时，应在0.25、0.5、0.75、1倍试验电压下停留1min以观察和读取泄漏电流，最后升到1倍试验电压，加压5min，读取泄漏电流。每次试验完毕，应对地放电数次，时间不少于2min。测量结果三相不平衡系数应小于2，否则某心线有局部缺陷。

注意事项：

·耐压试验前后，均应测量绝缘电阻。

·对线心所加极性不同，电缆绝缘击穿电压也不同，试验时应将负极接于缆心。

·试验时应将电缆与其他设备的所有连线断开。

·为了保证安全，高压引线对地及设备要有足够的距离，工作现场应设遮拦，并有专人看守。
